De viktigaste punkterna för serie RVA:

  • Optimal täthet för fasta ämnen!
  • Helt fritt produktflöde → inga tryckförluster + inga tilltäppningar!
  • Robust för tuffa uppgifter!
  • Kundvänligt manschettbyte!
  • Högsta säkerhet → inga rörliga delar!

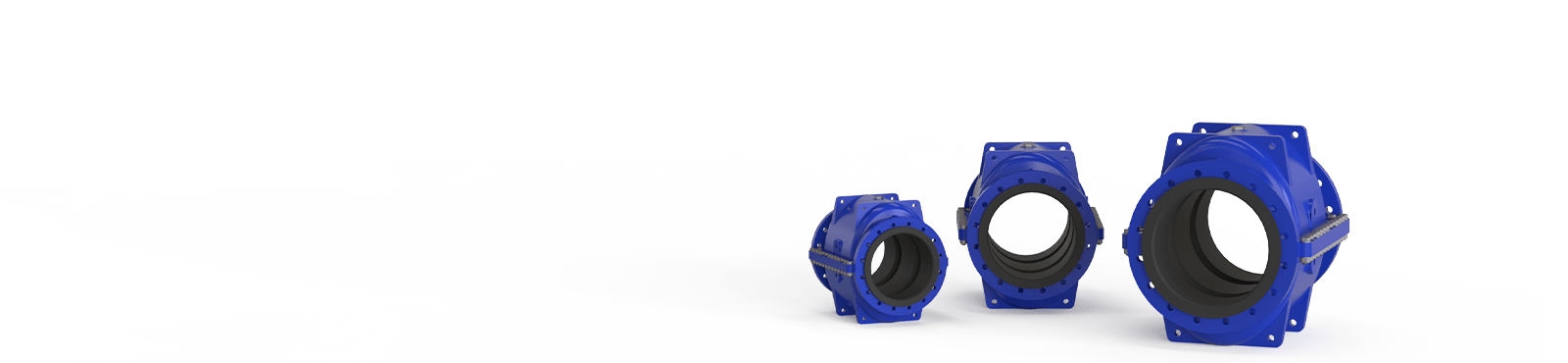

Pneumatisk slangventil med flänsanslutning RVA

Den pneumatiska slangventilen serie RVA kan fås i nominella mått DN25 till DN350.

De är standardmässigt utförda med flänsanslutning enligt DIN EN 1092 (PN10/16). Mot förfrågan kan de pneumatiska slangventilerna i serie RVA vid behov förses med en flänsanslutning enligt ANSI B 16.5 - 150lbs.

Struktur av slangventiler AKO serie RVA

Den pneumatiska slangventilen serie RVA, består av hjärtat i alla slangventiler, manschetten, och ett tvådelat (halvkupat) ventilhus. Manschetten för slangventilen är placerad i ventilhuset för den pneumatiska slangventilen serie RVA centralt centrerad på grund av de båda flänsändarna i huset och manschettens geometri. De båda ventilhushalvorna tätas med ett PTFE tätningssnöre trycktätt mot varandra.

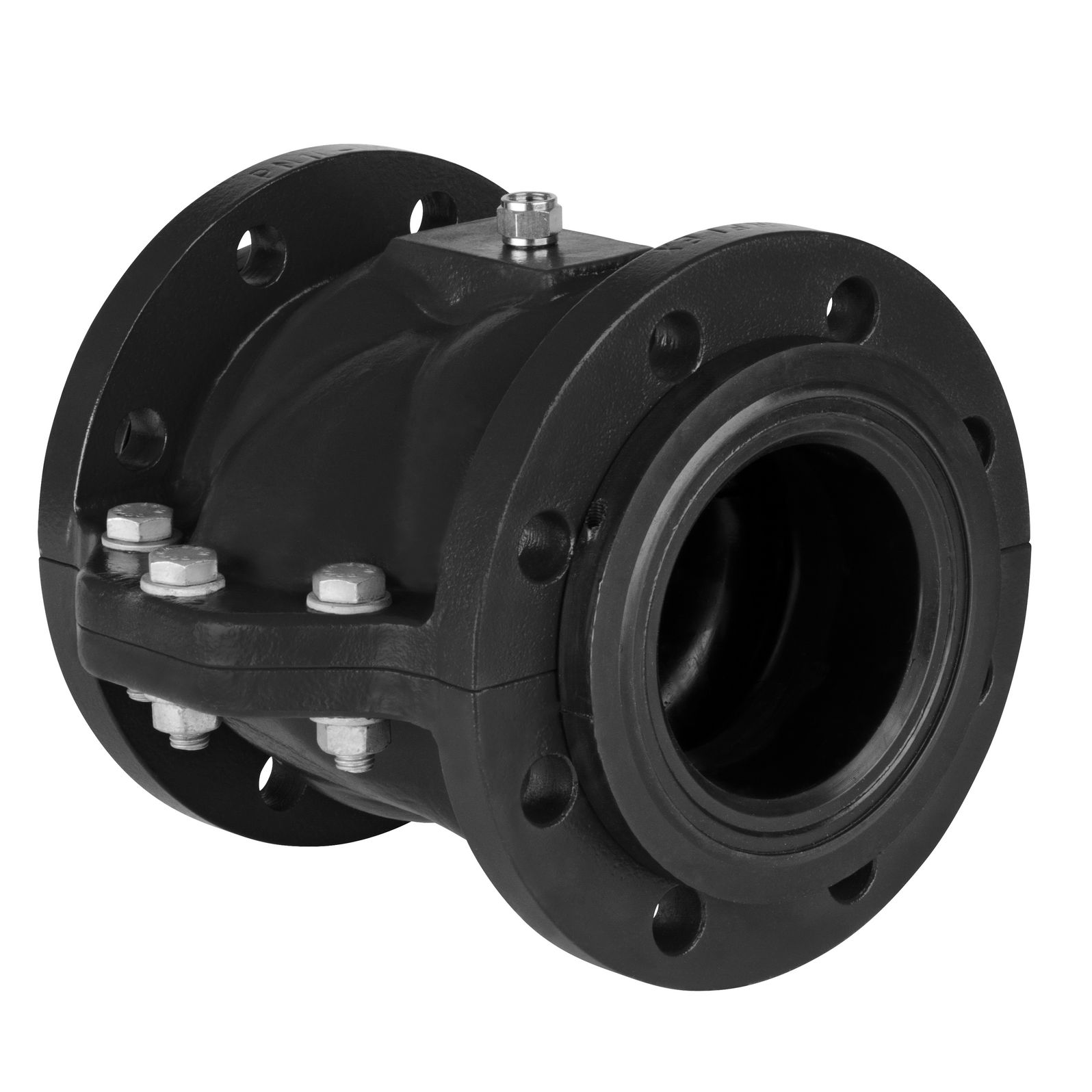

Slangventil med flänsanslutning AKO serie RVA

Material av AKO slangventiler serie RVA

Ett urval av 10 olika gummikvaliteter på manschetten (NR, NR livsmedel, CR, EPDM, EPDM livsmedel, FPM / FKM, NBR, NBR livsmedel, CSM, Butyl) sörjer för ett brett och nästan oinskränkt användningsområde för den pneumatiska slangventilen i serie RVA.

Ventilhuset för den pneumatiska slangventilen i serie RVA är tillgänglig alternativ i

  • gjutgods eller
  • aluminium.

Nominellt mått DN400 finns i

  • stål.

Maximala driftstryck av slangventiler serie RVA

DN25-DN300:   4 bar
DN350-DN400
: 3 bar
DN450: 2 bar

Industriområden, Möjliga användningsområden

  • Pappersindustri
  • Textilindustri
  • Träindustri
  • Tobaksindustri
  • Metallindustri
  • Gruvindustri
  • Återvinningsindustri
  • Avfallsindustri
